IG541 inert gas fire suppression system

mixed gas IG541 is made up of 52% 40% 40% nitrogen, argon, carbon dioxide mixture of proportion by the

steric (physical) way,in a short period of time after discharge to the protectionzone can make protection zone

of the oxygen concentration is reduced to support combustion under 12.5%, and burning fire smothering action

implementation, on the other hand, according tothe long-term medical experiments prove that the human body

in 12.5% oxygen concentration and the concentration of 2% to 5% carbon dioxide environment breath, brain of

oxygen and at normal atmospheric environment (21% oxygen concentration and co2 concentration 0.03%)

gained by the oxygen content is the same. This is because in hypoxia environment, if carbon dioxide

concentrations increased to 2% 5% can make people breathing deepen and accelerate, in unit time make the

person obtains enough oxygen to brain cells. Mixed gas IG541, 8% of the carbon dioxide gas is artificially make the protection zone of rising carbon dioxide levels to meet the anoxic environment breathing for 2% 5%, and

won"t cause harm to human body.

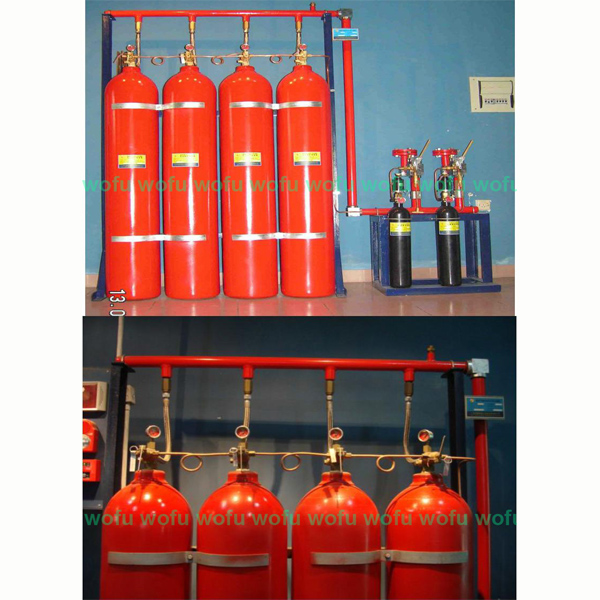

1.1system structure

unit independent system

all accessories:cylinder,valve,gauge,flexible hose,liquid one way valve,manifold pipe,pressure switch,reducer,flange,elbow,pilot cylinder,gas check pipe,solenoid valve,gas no return valve,racket.

1. Agent completely by nature exists in the atmosphere of inert gas, after the discharge to the

environment completely without damage;

2.Under prescribed fire extinguishing concentration is completely harmless to human body, can

stay in one place safely use;

3. Fire extinguishing agent sources, can ensure long-term use;

4.Fire extinguishing agent is completely composed of inert gas, does not cause protection zone

temperature fell sharply after discharge, the precision equipment and other valuable belongings

without any harm;

5. Because of the storage pressure is higher, compared with other fire extinguishing system can

transport a long distance,

6.Under the combined distribution system methods can connect more protection zone, thus

saving investment.

20 °C storage pressure: 15 MPa

fire extinguishing agent storage bottles of specifications/filling quantity: 80l/16.8 Kg,

maximum working pressure (50 °C) : 17.2 MPa 1 start mode: magnetic start, mechanical

emergency start

electromagnetic drive air pressure: 6.0 + / - 1.0 MPa (20 °C)

electromagnetic drive starting power: DC24V / 1.5 A 1.2.7 agent application time: 60 s or less

protection zone temperature: 0 °C to 50°C 1.2.9 store between bottle temperature: 0°C to 50°C

1. mixed gas IG541 automatic fire extinguishing system with automatic, manual, mechanical emergency

operation three kinds of start ways.

2.condition automatically, if a protection zone occurs with smoke (or temperature), the protection zone, smoke

fire detector (or temperature) movement and the fire alarm controller into a single fire alarm, fire alarm controller that is into the single state, drive electric alarm signal of a single fire alarm at the same time, this time will not

start the fire extinguishing system of control signals. As the spread of fire protection zone, the temperature rising smoke (or increase), the other primary circuit heat or smoke fire detector, the controller into a single fire signal,

the controller immediately confirm that there is a fire, at the same time signal composite fire alarm and linkage

(closed air conditioning, ventilation device and fire damper, fire doors, fire shutter, etc.). After 30 seconds of time delay, tThe controller output signal to start the fire extinguishing system, cast into the fire extinguishing agent

through the pipeline to implement fire protection zone. Controller receives the feedback signal of pressure signal after the show bright deflated lights, avoid straying. In manual mode, alarm controller only when the fire broke

out a fire alarm signals and does not produce linkage.

3. requires automatic or manual mode, the personnel on duty after confirmation of fire, press the alarm controller on the front panel or the scene of the "emergency start" button to start the fire extinguishing system immediately. Before discharge control signal output, press the alarm controller on the front panel or the scene of the

"emergency stop" button, the system will not discharge signal output.
